日前，德國媒體ComputerBase曝光了多張英特爾官方幻燈片，詳盡地介紹了英特爾下一代Ivy Bridge處理器及相關平臺的技術細節。

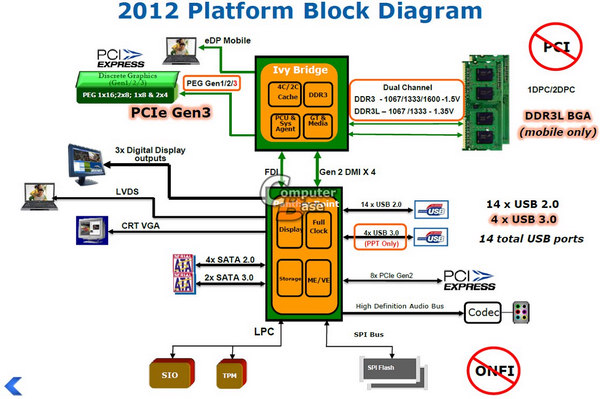

根據資料顯示，與Sandy Bridge處理器相比，英特爾Ivy Bridge處理器將採用22製程，架構上變化不大但進行了細節上的優化和增強。Ivy Bridge處理器將提供PCI-E 3.0規範的支援，記憶體控制器亦升級支援DDR3-1600和DDR3L-1333標準（低電壓DDR3標準，記憶體工作電壓為1.35V），不過後者僅限筆記型平臺使用。而配套的主機闆方面，Ivy Bridge處理器將搭配代號為Panther Point的英特爾7系列晶片使用，7系列晶片相比現有的6系列晶片產品變化同樣不大，最重要的是7系列晶片加入了USB 3.0的原生支援，可提供4個USB 3.0介面。 消息來源:Expreview
根據intel 的 TICK-TOCK策略，2012將是intel 的工藝年，因此Ivy Bridge處理器將採用22nm新工藝製造，intel 最新發佈的3D電晶體技術也將和22nm工藝完美結合。
但內核架構方面與32nm的Sandy Bridge相比不會有太大的變化。
從目前獲取的資料來看也確實如此，在內核架構上Ivy Bridge隻是做一些細節上的增強和完善。
在性能方面，ivy bridge將比Sandy Bridge增強20%--30%，集成顯卡性能也有30%性能的提升。
升級支持DirectX 11、OpenCL 1.1標準，同時支持HDMI 1.4輸出和三台獨立顯示器；通訊匯流排方面：支援PCI-E 3.0標準規範；記憶體方面：記憶體支援1.5V DDR3-1600和低壓版1.35V DDR3L-1333，不過後者僅限移動平臺。
Ivy Bridge處理器仍將由處理核心、三級緩存、圖形核心、記憶體控制器、系統助手、顯示控制器、顯示介面、PCI-E I/O控制器、DMI匯流排控制器等眾多模組整合而成，相應技術要點包括：
最多四個處理器核心和8MB三級緩存、超執行緒技術、Turbo Boost 2.0動態加速技術、LLC CPU/GPU緩存共用、改進的AVX/AES-NI指令集、電源感應中斷路由節能與性能提升技術、DDR電源柵極記憶體待機節能技術、PCI-E 3.0標準規範(可連接PCI-E 3.0獨立顯卡)、第七代圖形核心(6/16個執行單元並支援EU電源柵極待機節能)、三屏獨立輸出、eDP(嵌入式DisplayPort)輸出介面、 PECI 3.0標準規範。
ivy bridge圖形處理器支援3屏、3D DX11 OpenGL以及傳承自SNB的多媒體處理單元，Ivy Bridge集成的圖形核心將是Intel歷史上的第七代，EU執行單元數量最多增至16個，3D方面支持DirectX 11、OpenGL 3.1、OpenCL 1.1，多媒體方面支援包括藍光2.0在內的全硬體加速、編碼加速、高級視頻處理(降噪/去隔行/FMD/銳度/縮放/色彩處理/圖像穩定/幀率轉換/色彩映射)等等，輸出方面可連接三台獨立的顯示器。 Ivy Bridge的睿頻加速技術和SNB完全一樣
22nm的三維堆疊介紹
22nm的三維堆疊介紹
都是1155腳位的CPU
左為22nm ivy bridge
中為32nm sandy bridge i5-2300
右為32nm sandy bridge pentium g620
Intel證實Ivy Bridge將擁有DirectX 11圖形核心，年底發佈
在這次的CES展上英特爾已經證實，下一代處理器的Ivy Bridge (22nm) 最後將支援DirectX 11圖形核心，而AMD最近推出了低功耗的CPU Fusion已經率先內建DirectX 11了。
英特爾預計在今年南底開始出貨 Ivy Bridge，最近發布的Intel Core i3, i5, i7處理器還是採用Sandy Bridge (32nm)的基礎僅支援的DirectX 10.1，但是有增加一個影片專用引擎來填補不足。 此外英特爾還表示，現在 Sandy Bridge 還不需要內建的DirectX 11，因為很少有應用程式支援。 消息來源:http://www.madboxpc.com/intel-co ... directx-11-ces2011/
